Câblage commutateur de tension d'alimentation

Bonjour ,

Je vous contacte car j' ai un petit problème d' ordre électrique :

Je m' explique j' ai voulu mettre un coup de neuf sur la carcasse d ' un poste a  arc , je desserre les vis du commutateur 220/380 en façade et voila qu' il se désolidarise complètement sans que j' ai pu repérer l' ordre de câblage .

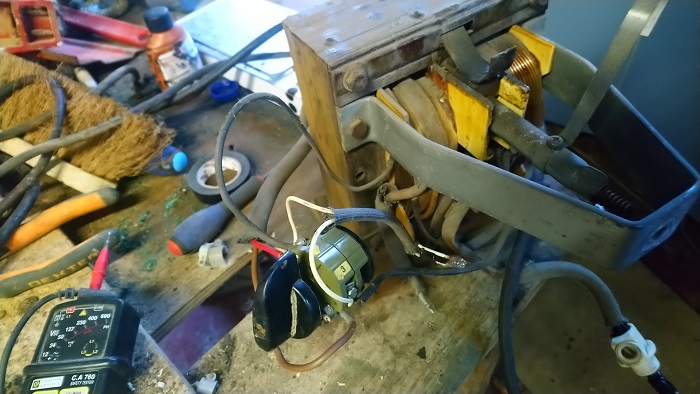

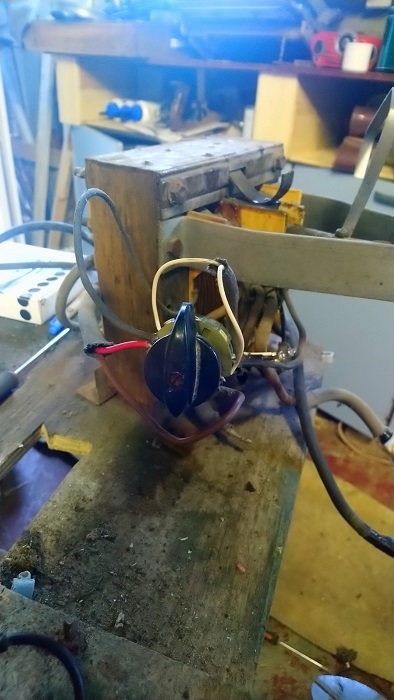

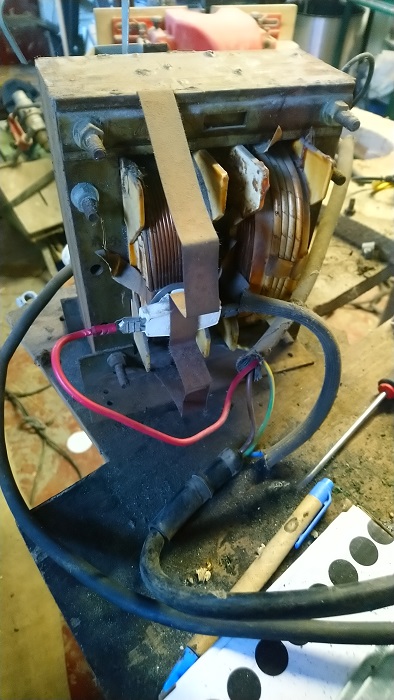

Le commutateur a 4 entrées 1 2 3 4 j' ai un câble marron (phase d ' alim ) un câble rouge qui pars sur la bobine et deux autre cables qui partent des bobines couplés a une ampoule , je vous mets quelques photos en espérant pouvoir être aidé , je sais le poste est vieux mais il a une valeur sentimentale pour mon ami.

Bonjour,

A première vue, votre poste est prévu pour fonctionner en monophasé 230 V ou 400 V (220 et 380 il y a un quart de siècle). Cela simplifie grandement le branchement. En complément de ces photos, il serait utile de joindre un schéma clair de ce qui est connu (fils, couleurs, aboutissements,...) afin d'en déduire ce qui vous manque.

Cordialement.

Merci pour votre réponse , je vous fais parvenir ce que j' ai pu relever sur un schema en esperant avoir été assez precis , le cablage entre les bobines ne comporte aucune couleur. Le commutateur a été reassemblé il me semble fonctionner , dans le pire des cas le poste fonctionneras toujours en 220 , si vous m' indiquez les cable a raccorder ensemble pour faire un shunt cela me convient amplement .

 Merci

Envoyé par locouarn

 En complément de ces photos, il serait utile de joindre un schéma clair de ce qui est connu (fils, couleurs, aboutissements,...) afin d'en déduire ce qui vous manque.



Cordialement.

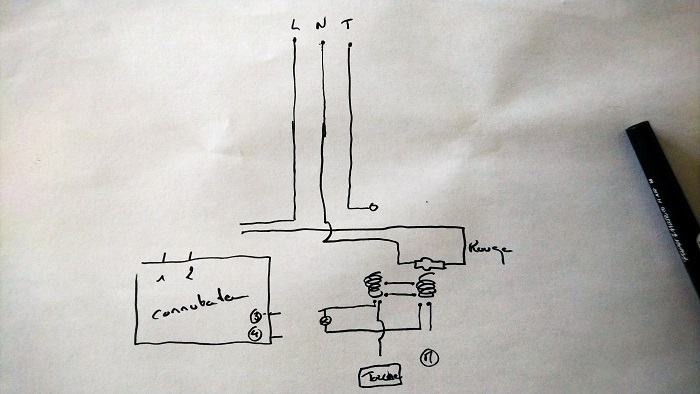

 Bonjour , Locouarn pourriez vous m' indiquer si le schéma ( qui n' est pas très pro désolé ) convient a déterminer le câblage sur le commutateur .

 Je peux apporter des précisions supplémentaire si il faut
