1 - Généralités sur le multimètre

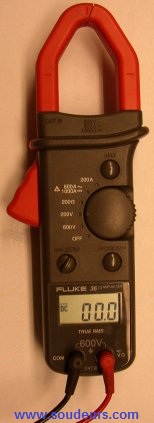

| Le multimètre est un appareil de mesure qui regroupe plusieurs autres appareils de mesure comme un ampèremètre (mesure de l'intensité d'un courant électrique) , un voltmètre (mesure de la tension d'un courant électrique), un ohmmètre (mesure de la résistance électrique d'un composant). Le multimètre représenté à droite possède aussi une pince ampèremétrique par effet Hall pour mesurer l'intensité électrique directement autour du câble traversé par un courant électrique. Le multimètre comprend aussi deux fils électriques (un de couleur rouge et l'autre de couleur noir) avec deux pointes de touche pour assurer le contact sur les composants électriques (pour le voltmètre ou l'ohmmètre). Certains multimètres permettent d'indiquer la valeur minimale ou bien la valeur maximale relevée lors d'une mesure. La mise à 0 de l'indicateur est réalisée automatiquement dans la plupart des multimètres de nouvelles générations. Dans le cas contraire, un bouton de réglage fin et de calibrage permet la mise à zéro de l'afficheur. Tout appareil de mesure doit au préalable avoir été étalonné. Cet étalonnage permet de déterminer et donc de corriger l’erreur systématique de mesure à l’aide d’une courbe d’étalonnage ou d’un facteur de correction. La norme représentative de ces étalonnages est la norme NF EN ISO 17662 Ajout du 03/03/2014 par philmascio D'après le rapport n° 48526 de l'IS paru le 07/06/2011 intitulé "Guide pratique pour la mesure des énergies de soudage ", il est recommandé d'utiliser des pinces TRMS (True Root mean Square), et non pas RMS qui ne sont pas adaptées aux formes de courant non sinusoïdales. Les pinces TRMS étant elles-mêmes inadaptées pour les sources de courant qui ont des fréquences supérieures à 3 KHz, l'usage du Wattmètre a été adopté par l'ASME... Ce rapport est également disponible au CETIM sous le n° 037028 (Août 2011). |
 |
2 - Comment mesurer la tension de soudage (en Volts) ?
 |
Pour mesurer la tension de soudage, il faut utiliser le multimètre en position Voltmètre. Il faut placer le commutateur rotatif de sélection sur la fonction Voltmètre et sur l'échelle de mesure ou calibre : 200V par exemple. Selon le type de générateur et le procédé de soudage utilisé, il est nécessaire de vérifier le type de courant de soudage (CA ou AC :alternatif ou CC ou DC : continu) afin de configurer correctement le multimètre en conséquence. Bien entendu la pince ampèremétrique doit pouvoir mesurer du courant continu et du courant alternatif. |
3 - Comment positionner les pointes de touche sur un poste TIG ou ARC E.E. ?
| Le voltmètre se branche en parallèle sur les bornes des connecteurs électriques. Sur l'image à droite la pointe de touche rouge est posée sur le connecteur métallique de la torche TIG (pôle négatif) et la pointe de touche noire est posée sur la prise du connecteur de masse (pôle positif) ou piquée dans le câble de masse pendant le soudage. L'afficheur du multimètre mesure une tension de soudage de 12,1 Volts en courant continu. Il ne faut pas piquer la pointe de touche rouge dans le câble de la torche TIG pour éviter d'endommager l'étanchéité du faisceau de soudage. La touche rouge à placer sur la masse le plus proche possible de l'arc La touche noire à placer sur le connecteur métallique de la torche TIG ou ARC |
 |
4 - Comment positionner les pointes de touche sur un poste MIG/MAG ?
 |
La pointe de touche rouge est posée sur le connecteur métallique d'amenée du courant du dévidoir de fil-électrode du générateur MIG/MAG (pôle positif) et la pointe de touche noire est posée ou piquée sur la prise du connecteur de masse (pôle positif) pendant le soudage. L'afficheur du multimètre mesure une tension de soudage de 20,1 Volts en courant continu CC ou DC. La touche noire à placer sur la masse le plus proche possible de l'arc. |
5 - Comment mesurer l'intensité de soudage (en Ampères) en TIG ?
| Pour mesurer l'intensité de soudage, il faut utiliser le multimètre en position Pince Ampèremétrique. Il faut placer le commutateur rotatif de sélection sur la fonction Ampèremètre et sur l'échelle de mesure ou calibre 1000A par exemple. Selon le type de générateur et le procédé de soudage utilisé, il est nécessaire de vérifier le type de courant de soudage (CA/AC : alternatif ou CC/DC : continu) afin de configurer correctement le multimètre en conséquence. Placer la pince autour du câble de la torche TIG après l'amorçage de l'arc électrique (risque d'endommagement avec la H.F.) et lire l'intensité de soudage de 68 ampères Placer la pince ampèremétrique autour du câble de retour de courant. Bien entendu la pince ampèremétrique doit pouvoir mesurer du courant continu et du courant alternatif. |
 |
6 - Comment mesurer l'intensité de soudage (en Ampères) en MIG/MAG ?
 |
Placer la pince autour du faisceau de torche le plus près possible de la torche MIG/MAG (sans pour autant gêner le soudeur !) pendant le soudage et lire l'intensité de soudage affichée sur le cadran. Sur notre exemple l'intensité de soudage est de 147 ampères en courant continu.La position de la pince à effet Hall sur le faisceau doit être placée selon le sens de la flèche imprimée sur la pince. Si le courant de soudage utilisé est pulsé, la valeur affichée par le cadran de la pince est une intensité moyenne indicative. On notera que le lieu de la mesure (près du générateur, près du marbre, …) a un impact non négligeable sur les valeurs mesurées suite aux chutes de tension proportionnelles à la longueur et à la section des câbles. |
7 - Que se passe t-il s'il y a utilisation de la haute-fréquence pour l'amorçage TIG ?
Il est fortement recommandé de connecter le multimètre qu'après l'amorçage de l'arc électrique en TIG pour éviter d'endommager l'électronique du multimètre (CMOS) par le passage d'un courant de très haut voltage.
Le soudeur doit être alerté et averti lors d'une mesure pour éviter qu'il réamorce intempestivement l'arc lors d'une rupture accidentelle d'arc en cours de soudage TIG.
Une attention toute particulière doit être portée avec les générateurs de soudage TIG pour l'aluminium en courant alternatif qui utilisent un courant haute fréquence pour réamorcer l'arc à chaque changement d'alternance.
8 - Que se passe t-il s'il y a inversion des branchements des pointes de touche ?
Pour le courant continu (CC) , un signe négatif - s'affiche si vous placez la pointe de touche rouge sur le connecteur négatif et la pointe de touche noire sur le connecteur positif.
Pour un courant alternatif, il n'y a aucun changement dans l'affichage.
9 - Vérification de l'étalonnage du multimètre
Tout matériel de mesure électrique doit être vérifié et/ou étalonné périodiquement par un organisme spécialisé pour assurer la validité des données indiquées par le matériel de mesure.
La norme EN ISO 17662 juillet 2005 est le référentiel à consulter.
La périodicité d'étalonnage est définit par certains référentiels techniques entre 3 mois pour les plus sévères (Nucléaire) et deux ans pour les plus courants.
Nota général :
Ajouter qu'il faut vérifier les résultats de mesure par rapport à des repères simples tels que intensité en fonction de diamètres de produits d'apport, formules conventionnelles, indicateurs sur moyen de soudage, courbes ...
10 - Valeur RMS et TRMS du multimètre
(Informations tirées du rapport IS 48526)
Il existe différentes gammes d’appareils que l’on peut regrouper en fonction du type de mesure
réalisable. Les fournisseurs d'appareils utilisent le plus souvent les désignations ci-dessous, qui du point
de vue physique sont quelque peu abusives et peuvent prêter à confusion comme décrit ci après :
o Affichage de la valeur moyenne,
o Affichage de la valeur efficace RMS,
o Affichage de la valeur efficace vraie TRMS.
Les appareils permettant d’afficher une "valeur moyenne" sont généralement des appareils à bas coût
dont l’utilisation en soudage est rare. On verra toutefois dans la suite de ce guide que l’utilisation de la
valeur moyenne pour certains procédés est mieux corrélée au cycle thermique de soudage que les
valeurs efficaces.
D’autres appareils sont capables d’afficher des valeurs efficaces. On parle alors d’appareil RMS (de
l’anglais Root Mean Square) ou TRMS (True Root Mean Square).
Dans la terminologie des fournisseurs d'appareils, les multimètres affichant des "valeurs RMS", c'est-àdire
des "valeurs efficaces", réalisent simplement une modification d’échelle en multipliant par 1,11 la
valeur moyenne obtenue par intégration du signal redressé. On n'obtient une valeur efficace exacte que
pour un signal sinusoïdal parfait. Pour toutes les formes de courant plus complexes, cette appellation,
pourtant usuelle, est abusive, les valeurs dites "RMS" fournies par ces appareils pouvant fortement
s'éloigner des véritables valeurs RMS.
Les multimètres affichant des valeurs TRMS, c'est-à-dire des valeurs efficaces vraies, réalisent les
calculs par intégration en temps réel du signal. La précision de la mesure dépend alors de la fréquence
d’intégration vis à vis de la forme d’onde. Une recherche menée auprès de la société Chauvin Arnoux,
l’un des principaux vendeurs de pinces ampèremétriques (pinces Metrix), a montré que les fréquences
d’intégration sont limitées à 3 kHz pour les modèles les plus performants (modèle MX675). On notera
que cette fréquence est nettement plus faible que celle des signaux générés par les nouvelles sources
de soudage.
