Cet article technique décrit en images comment entreprendre le soudage en TIG d'une plaque d'acier de 2 mm d'un seul côté avec pénétration sur un outil de bridage appelé aussi métier de soudage.
1 - Préparation de la tôle ép. 2 mm bout à bout en bord droit
[*]Cisaillage à la guillotine des manchettes
[*]Redressage des manchettes de tôles
[*]Ébavurage des bords
[*]Blanchiment des bords
 |
 |
2 - Présentation des tôles avant pointage
Les manchettes de tôles sont placées dans un outillage de maintien avec dispositif intégré de protection envers.
 |
 |
3 - Pointage sans fil des tôles avant soudage
Les tôles sont pointées une première fois sans métal d'apport, puis elles sont planées au marteau sans effort excessif.
 |
 |
4 - Pointage avec métal d'apport des tôles avant soudage
Le pointage est réalisé avec du métal d'apport de type W 3 Si 1 ou ER 70 S 3 ou ER 70 S6 de diamètre Ø 1,2 ou 1,6 mm .
 |
 |
5 - Planage des points avant soudage
Le pointage est plané côté endroit et envers avec un marteau.
 |
 |
6 - Mise en place des appendices et réalisation de la passe de soudure
Les appendices sont découpées, ébavurées et pointées en bout de tôles.

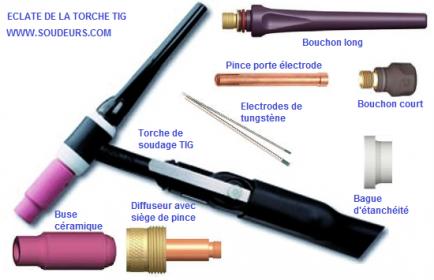

Ensuite la soudure est réalisée.
Le gaz de protection utilisé est un gaz inerte type argon. Le débit de gaz à la torche est de 8 litres / minute.
Le fil d'apport utilisé de nuance AWS ER 70 S 3 ou GS2 ou W3 Si 1 est de diamètre Ø 1,6 mm.
Le soudage est réalisé en courant continu, polarité négative à la torche.
La fourchette d'intensité est de 60 à 70 ampères
La fourchette de tension est de 11 à 13 volts
La vitesse d'avance est de l'ordre de 4 à 6 cm / minute
 |
 |
7 - Nettoyage de la plaque et brossage de la soudure
Les appendices sont soigneusement retirés sans arrachement de métal, ni trace de coup de meule.
La soudure est correctement brossée sur la face endroit et la face envers de la soudure.
Un contrôle visuel est réalisé sur les deux faces de la soudure pour détecter d'éventuels défauts de soudage ou d'aspect de soudure.
 |
 |
8 - Remerciements
Nous remercions vivement le Centre de Formation AFPA de COUTANCES dans la Manche (France) ainsi que son formateur en soudage pour l'aide apportée et la participation à la création de cette page.
